1前言

瓦楞紙是由掛面紙和通過瓦楞棍加工而形成的波形的瓦楞紙粘合而成的板狀物，具有成本低、質(zhì)量輕、加工易、強(qiáng)度大、印刷適應(yīng)性樣優(yōu)良、儲(chǔ)存搬運(yùn)方便等優(yōu)點(diǎn)，80%以上的瓦楞紙均可通過回收再生，瓦楞紙可用作食品或者數(shù)碼產(chǎn)品的包裝，相對(duì)環(huán)保，使用較為廣泛。瓦楞紙作為人們?nèi)粘Ｉ钪谐＝佑|到的包裝材料，其中的添加劑和重金屬元素對(duì)人體健康的影響越來越引起重視。我們采用微波消解作為前處理的方法，實(shí)現(xiàn)了對(duì)瓦楞紙的快速消解，有利于后續(xù)對(duì)瓦楞紙中重金屬元素的測(cè)定。

2儀器與試劑

2.1儀器

新儀JUPITER微波消解儀，趕酸器，分析天平(十萬分之一)等

2.2試劑

硝酸(68%)

3實(shí)驗(yàn)方法

3.1樣品制備

將處理瓦楞紙所需的剪刀用超純水清洗干凈，將樣品剪至尺寸小于5.0mm×5.00mm的小碎片稱量。

3.2酸體系探究

瓦楞紙主要成分為植物纖維，依據(jù)標(biāo)準(zhǔn)SN/T 1634-2005，選擇具有強(qiáng)氧化性的硝酸進(jìn)行消解。

3.3實(shí)驗(yàn)過程

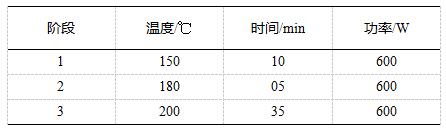

使用硝酸作為實(shí)驗(yàn)的消解試劑，稱取瓦楞紙樣品0.4g（精確至0.1mg）于消解罐中，加入10mL硝酸，靜置5min左右，組裝消解罐，按照如下設(shè)置參數(shù)進(jìn)行實(shí)驗(yàn)：

實(shí)驗(yàn)結(jié)束后，待冷卻至60℃以下，將罐架轉(zhuǎn)移至通風(fēng)櫥中，緩慢打開罐蓋，使用趕酸器150℃趕酸至小于1mL，轉(zhuǎn)移定容存在沉淀，過濾后等待進(jìn)一步檢測(cè)。

3.4取樣量

在上述試驗(yàn)條件下，瓦楞紙樣品取樣量為0.4g時(shí)的實(shí)驗(yàn)最高壓力達(dá)到2.1MPa左右，建議實(shí)驗(yàn)取樣量控制在0.4g左右。

4結(jié)果

依據(jù)標(biāo)準(zhǔn)SN/T 1634-2005，使用硝酸對(duì)瓦楞紙樣品進(jìn)行消解實(shí)驗(yàn)，最高實(shí)驗(yàn)溫度200℃，保溫30min，取樣量為0.4g時(shí)實(shí)驗(yàn)最高壓力為2.1MPa，消解完成后趕酸定容過濾可作進(jìn)一步元素分析。
