1前言

石墨粉質(zhì)軟，黑灰色;有油膩感，可污染紙張。硬度為1~2，沿垂直方向隨雜質(zhì)的增加其硬度可增至3~5。比重為1.9~2.3。在隔絕氧氣條件下，其熔點(diǎn)在3000℃以上，是最耐溫的礦物之一。常溫下石墨粉的化學(xué)性質(zhì)比較穩(wěn)定，不溶于水、稀酸、稀堿和有機(jī)溶劑;材料具有耐高溫導(dǎo)電性能，可做耐火材料，導(dǎo)電材料，耐磨潤滑材料。選擇一種石墨粉，采用微波消解進(jìn)行前處理，探索最適合的消解參數(shù)，該方法還有回收率高、空白低等特點(diǎn)，有利于后續(xù)對(duì)多種無機(jī)元素的快速準(zhǔn)確測(cè)定。

2儀器與試劑

2.1 儀器

新儀MASTER微波消解儀，分析天平(十萬分之一)等。

2.2 試劑

硝酸(68%)，

3實(shí)驗(yàn)方法

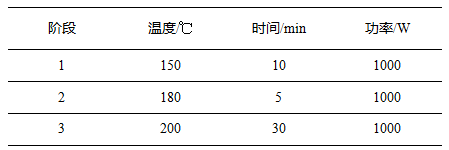

稱取石墨粉樣品約1g（精確至0.1mg）置于消解罐底部，加入12mL硝酸，靜置15min左右，待無明顯反應(yīng)后，組裝消解罐，按照如下設(shè)置參數(shù)進(jìn)行實(shí)驗(yàn)：

實(shí)驗(yàn)結(jié)束后，待冷卻至60℃以下，取出消解罐轉(zhuǎn)移至通風(fēng)櫥中緩慢打開，過濾定容至100mL容量瓶中待測(cè)。

4結(jié)果

石墨粉樣品，取樣量為1g，加入硝酸后上機(jī)進(jìn)行微波消解，最高實(shí)驗(yàn)溫度200℃，保溫30min左右，樣品無法完全溶解，需過濾后進(jìn)行檢測(cè)。

參考文獻(xiàn)

GB/T 24533-2019鋰離子電池石墨類負(fù)極材料
